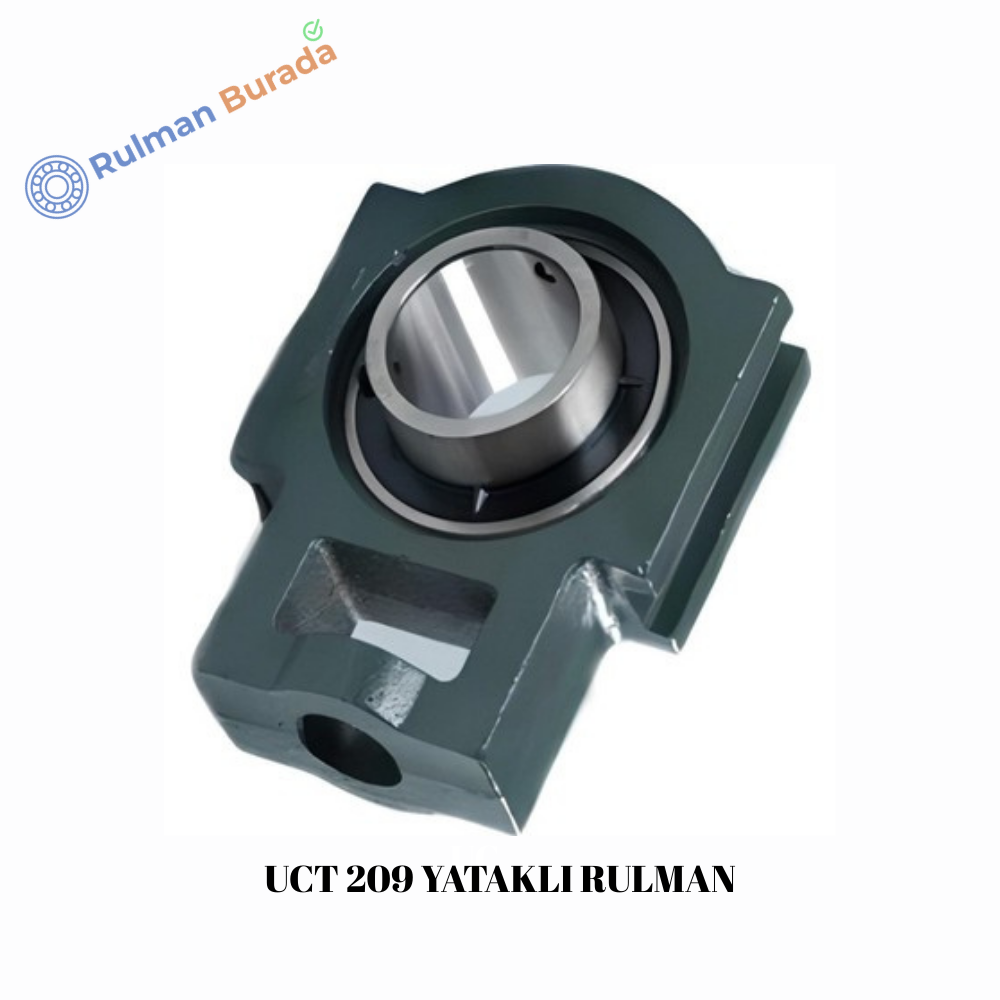

UCT 209 YATAKLI RULMAN

UCT 209 Yataklı Rulman: 45 mm Miller İçin Endüstriyel Germe Gücü

UCT 209, 45 mm mil çapına sahip makinelerde milin eksenel konumunu bir kızak üzerinde ileri-geri hareket ettirerek hassas gerginlik ayarı yapmanıza imkan tanır. T 209 kızaklı döküm gövdesinin sunduğu güçlü kanallar, yüksek tork ve ağır yük altında bile bant gerginliğini milimetrik hassasiyetle yönetmenizi sağlar. Mühendisler, ağır yüklerin taşındığı ve tahrik elemanlarının zamanla esneme yaptığı büyük ölçekli tesislerde bu modeli yüksek mukavemeti nedeniyle seçer. Nitekim yan kanallı gövde yapısı, dışarıdan bir germe vidası yardımıyla milin pozisyonunu değiştirmenize olanak tanır.

1. UCT 209 Ünitesinin Mühendislik Yapısı

Mühendislik ekipleri bu üniteyi, yüksek radyal yükleri ve hassas ayar ihtiyacını aynı anda karşılayacak üç ana yapı taşı üzerine inşa eder. Her bileşen, sistemin toplam kararlılığına doğrudan katkı sağlar. Zira germe mekanizmasındaki bir dengesizlik, milin kasılmasına ve rulmanın erken aşınmasına yol açabilir.

T 209 Kanallı Döküm Gövde

Dökümhane uzmanları bu gövdeyi yüksek kaliteli pik döküm kullanarak üretir. Gövdenin yan kısımlarındaki geniş kanallar, ünitenin bir şase rayı üzerinde sarsıntısızca kaymasını sağlar. Özellikle döküm gövdenin yüksek mukavemeti, germe vidalarından gelen yüksek basınca karşı koyar. Böylece mil mesafesini ayarlarken gövde formunu korur ve mekanik direnci en üst seviyede tutarsınız.

UC 209 Hassas Rulman Çekirdeği

Ünitenin merkezinde görev yapan UC 209 rulman, milin her iki yönüne uzanan genişletilmiş bir iç bilezik yapısı taşır. Bu bilezik üzerinde yer alan iki adet setuskur vidası, 45 mm’lik mili yuvaya güvenle sabitler. Ayrıca rulmanın dış yüzeyi küresel bir forma sahiptir. Bunun sonucu olarak sistem, mil üzerindeki hafif açısal sapmaları ve montaj hatalarını kendi içinde otomatik olarak giderir.

Üstün Sızdırmazlık ve Yağlama Sistemi

Tasarımcılar bu rulmanı dış ortamın toz, nem ve kirlilik gibi yıkıcı etkilerinden korumak için özel keçe sistemleri kullanır. Bu keçeler gresin içeride hapsolmasını sağlar. Nitekim en kirli şantiye ortamlarında dahi sistem iç temizliğini her zaman muhafaza eder. Dahası gövde üzerindeki gresörlük girişi, periyodik bakım işlemlerini kullanıcılar için oldukça zahmetsiz bir hale getirir.

2. Kritik Teknik Ölçüler ve Kapasite Değerleri

UCT 209 seçimi yaparken şu teknik değerleri mutlaka tasarım planlarınıza dahil edin:

• Mil Çapı (d): 45 mm.

• Gövde Uzunluğu (L): 144 mm.

• Kanal Genişliği (G): 16 mm.

• Toplam Yükseklik (H): 117 mm.

• Dinamik Yük Kapasitesi: 34.1 kN.

• Statik Yük Kapasitesi: 21.3 kN.

Sonuç olarak bu ölçüler, 45 mm çapındaki millerin germe tipi yataklanmasında size tam bir operasyonel güç ve denge sunar.

3. Kullanım Avantajları: Neden UCT 209 Seçmelisiniz?

Makine projelerinizde UCT 209 kullanmak, işletmenize mekanik esneklik ve mali anlamda büyük katkılar sağlar. Çünkü bu model hem yataklama hem de ayar mekanizmasını tek bir parçada sunar.

1. Hassas Germe İmkanı: Harici bir germe mekanizmasına ihtiyaç duymadan bant gerginliğini doğrudan yatak üzerinden yönetirsiniz. Buna bağlı olarak tasarım ve montaj süreçlerini sadeleştirirsiniz.

2. Yüksek Taşıma Kapasitesi: 45 mm’lik mil yapısı, orta ve ağır segment yüklerde yüksek stabilite sağlar.

3. Düşük Bakım Maliyeti: Rulman ömrünü tamamladığında sadece içteki UC 209 parçasını değiştirmeniz yeterlidir. Böylelikle döküm gövdeyi tekrar kullanarak maliyetlerinizi optimize edersiniz.

4. Hata Toleransı: Küresel yapı, milin doğal esnemelerini ve montaj hatalarını başarıyla sönümler.

4. Yaygın Uygulama Alanları ve Sektörler

UCT 209, sunduğu ayar kabiliyeti sayesinde sanayinin birçok noktasında kilit görevler üstlenir. Özellikle mil konumunun sürekli güncellenmesi gereken hatlarda bu model standart bir tercih haline gelmiştir.

• Ağır Konveyör Bantları: Maden ve lojistik tesislerinde büyük bantların gerginlik kontrolünde kullanılır. Zira bu hatlarda tonajlı yük taşıması yapıldığı için germe hayati önem taşır.

• Endüstriyel Tahrik Zincirleri: Yüksek torklu zincirlerin sarkmasını önleyerek güç aktarımını kusursuz hale getirir.

• Tarım Makineleri: Büyük hasat makineleri ve yüksek kapasiteli helezon şaftlarında dış etkenlere karşı dayanıklılık sunar.

• Beton ve Çimento Tesisleri: Tozlu ve zorlu ortamlarda milin dengeli çalışmasını sağlar.

5. Montaj Disiplini: Kusursuz Kurulumun Sırrı

UCT 209 ünitesinden en yüksek verimi almanız için montaj kurallarına harfiyen uyun. Unutmayın ki doğru montaj, rulman ömrünü doğrudan ikiye katlayan bir yatırımdır. Ancak kirli bir kızak üzerinde yapılan montaj, ayar mekanizmasının kilitlenmesine yol açabilir.

Doğru Montaj Adımları

Öncelikle ünitenin kayacağı kızak yolunu temizleyin ve yüzeye ince bir kat yağ sürün. Üniteyi raya yerleştirdikten sonra germe vidasını yuvasına takın. Buna karşın raydaki bir eğrilik gövde üzerinde kasıntı yaratarak rulman bilyalarını zorlayabilir. Sonrasında mili yatağa yerleştirerek setuskur vidalarını sıkarak sabitleyin.

Senkronizasyon ve Terazi Ayarı

Germe işlemini yaparken milin her iki ucundaki ünitelerin aynı mesafede hareket ettiğinden emin olun. Aksi takdirde mil ekseninden sapar ve bant bir yöne doğru kayma yapar. Buna ek olarak vidaları dengeli bir torkla sıkmak, sistemin stabilitesini korur. Böylece uzun ömürlü bir mekanik yapı inşa edersiniz.

6. Stratejik Yağlama Programı

Üreticiler bu üniteyi fabrikadan uygun gresle dolu şekilde gönderir. Ancak çalışma ortamınız çok nemli veya tozluysa periyodik olarak taze gres takviyesi yapın. Öte yandan temiz kapalı alanlarda yağlama aralıklarını daha uzun tutabilirsiniz. Sonuç olarak kaliteli bir lityum sabunlu gres kullanımı bilyaların ömrünü belirgin şekilde uzatır. Zira yağsız kalan metal yüzeyler sürtünme nedeniyle hızla ısınır ve aşınır.

7. Arıza Belirtileri ve Erken Müdahale

Sistemde bir sorun başladığında rulman size bazı kritik sinyaller gönderir. Bu belirtileri doğru okursanız büyük bir makine hasarının önüne geçersiniz. Nitekim küçük bir bakım, büyük bir revizyondan her zaman daha ucuzdur.

1. Ayar Zorluğu: Gövdenin ray üzerinde rahat kaymaması, korozyon veya pislik birikmesini işaret eder.

2. Sıcaklık Artışı: Yağ filminin koptuğunu veya bilyaların hasar gördüğünü haber verir.

3. Mil Titreşimi: Sabitleme vidalarının gevşediğini veya milin aşındığını kanıtlar.

Dolayısıyla bu işaretleri gördüğünüz an sistemi durdurup kontrol edin. Rulman Burada olarak, sorunlu bir parçayı zamanında değiştirmenizin üretimi büyük zararlardan kurtaracağını özellikle vurguluyoruz.

8. Enerji Verimliliği ve Mekanik Kazanç

İyi ayarlanmış bir germe sistemi, motor üzerindeki gereksiz yükü kaldırır. UCT 209, optimize bilyalı yapısı ile sürtünme kaynaklı enerji kayıplarını en aza indirir. Ayrıca doğru gerginlikte çalışan bir bant, kaymaları önleyerek güç aktarımını %100’e yakın seviyede tutar. Böylece kaliteli bir yatak seçerek hem parçaların ömrünü uzatır hem de enerji tasarrufu sağlarsınız.

9. Rulman Burada ile Kesintisiz Üretim Güvencesi

UCT 209 gibi hassas ayar gerektiren parçalarda malzeme kalitesi, tüm hattın verimliliğini belirler. Kalitesiz dökümler ve toleransı bozuk yataklar ayar yapmanızı imkansız hale getirebilir. Biz, endüstriyel standartları tam karşılayan ve uzun ömürlü UCT 209 ünitelerini sizlere sunuyoruz. Nitekim kaliteli ürünler uzun vadede her zaman daha karlıdır.

Sonuç olarak işletme verimliliğiniz için yedek parça seçiminde kaliteyi her zaman ilk sıraya koymalısınız. Zira orijinal ve standartlara uygun parçalar makine sağlığının sigortasıdır. Rulman Burada’dan temin ettiğiniz her parça, hareketi en verimli haliyle tesisinize taşır.
