UCFL 204 Yataklı Rulman: 20 mm Miller İçin Kompakt Çözüm

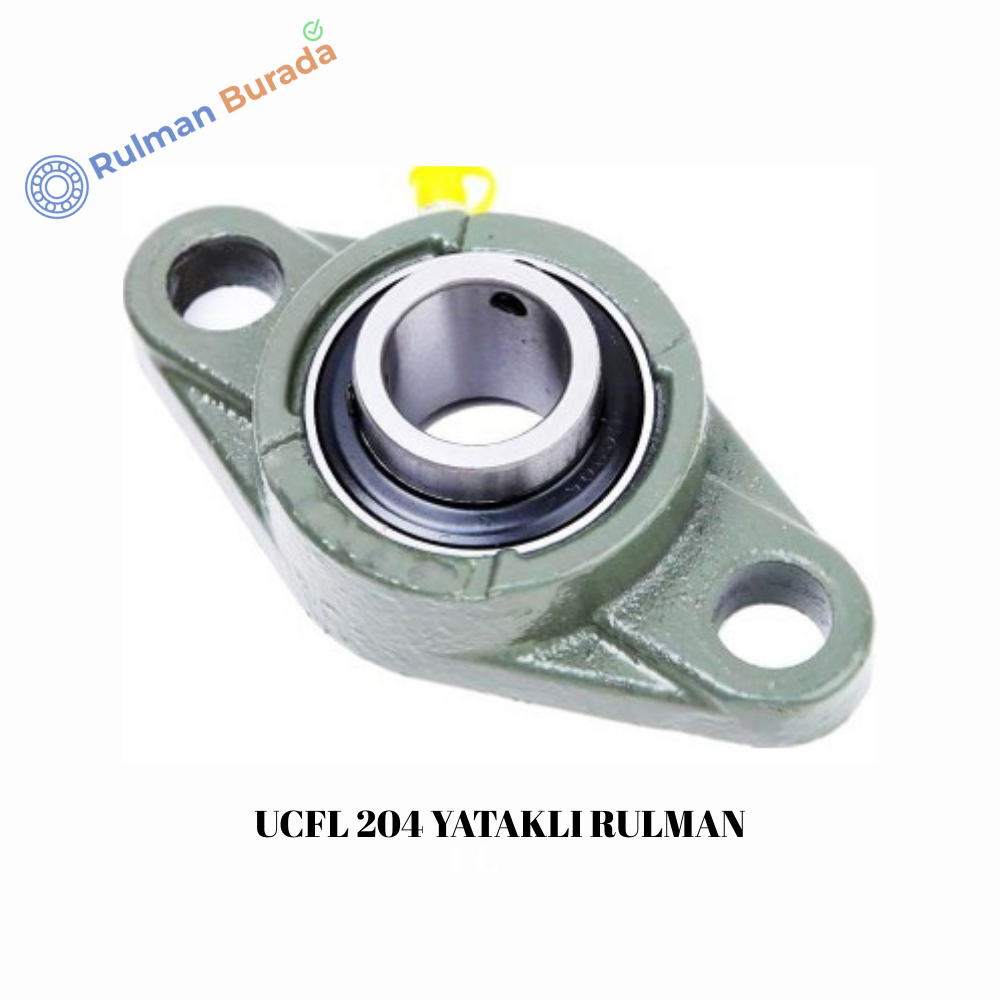

UCFL 204, dikey veya yatay yüzeylere iki cıvata ile sabitlenen, flanşlı bir yatak ünitesidir. Bu ünitede yer alan FL 204 döküm gövde, dar montaj alanlarında bile sarsılmaz bir duruş sergiler. Tasarımın en büyük avantajı, kare flanşlı modellere göre daha az yer kaplamasıdır. Nitekim montaj noktalarının arasındaki mesafe, ünitenin dar şaselere bile kolayca uyum sağlamasına olanak tanır. Böylece makine tasarımında ciddi bir alan tasarrufu sağlarsınız.

1. UCFL 204 Ünitesinin Teknik Yapısı

Mühendisler bu üniteyi, hem kurulum kolaylığı hem de operasyonel verimlilik sunacak üç ana parça ile kurgular. Her bileşen, sistemin toplam ömrünü doğrudan etkiler.

FL 204 Dayanıklı Elmas Flanş Gövde

Dökümhane ekipleri bu gövdeyi, mekanik darbelere dayanıklı pik döküm kullanarak imal eder. İki delikli yapısı sayesinde ünite, şase üzerine hızlıca sabitlenir. Zira elmas formu, yükü montaj ekseni boyunca dengeli bir şekilde dağıtır. Ayrıca gövdenin ince yapısı, hafif sanayi uygulamalarında gereksiz ağırlığı önler. Bu sayede hareketli mekanizmalarda atalet momentini düşük tutarak enerji verimliliğini artırırsınız.

UC 204 Hassas Rulman Çekirdeği

Ünitenin kalbinde görev yapan UC 204 rulman, her iki yöne genişletilmiş iç bileziği ile mili kavrar. Bilezik üzerinde yer alan setuskur vidaları, 20 mm’lik mili yatağa sımsıkı kilitler. Rulmanın dış yüzeyi ise küresel (sferik) bir forma sahiptir. Bunun sonucu olarak mil üzerindeki hafif eksenel sapmaları sistem kendi içinde zahmetsizce tolere eder. Dahası, bu esneklik sayesinde montaj hataları rulmanın ısınmasına veya kilitlenmesine yol açmaz.

Sızdırmazlık ve Koruma Kapasitesi

Tasarımcılar bu rulmanı, toz ve nem gibi dış etkenlerden korumak için gelişmiş keçe sistemleri ile donatır. Bu keçeler, gresin dışarı sızmasını engellerken kirin bilyalı yollara girmesine izin vermez. Nitekim gıda veya tekstil gibi hijyenin önemli olduğu sektörlerde sistem temiz kalır. Buna ek olarak, gövde üzerindeki gresörlük girişi periyodik yağlama işlemini oldukça basit bir hale getirir.

2. Kritik Teknik Ölçüler ve Yük Değerleri

UCFL 204 seçimi yaparken şu teknik ölçüleri mutlaka dikkate almalısınız:

• Mil Çapı (d): 20 mm.

• Toplam Uzunluk (H): 113 mm.

• Montaj Delik Mesafesi (J): 90 mm.

• Dinamik Yük Kapasitesi: Yaklaşık 12.8 kN.

• Statik Yük Kapasitesi: Yaklaşık 6.65 kN.

Kısacası, 20 mm çapındaki millerin yataklanmasında bu ünite size hem alan tasarrufu hem de güvenilir bir çalışma sunar.

3. Kullanım Avantajları: Neden UCFL 204?

Projelerinizde UCFL 204 kullanmak, işletmenize operasyonel ve ekonomik anlamda birçok katkı sağlar. Çünkü bu model basitliği ve gücü bir arada sunar.

1. Dar Alan Uyumu: İki cıvatalı ince yapısı, dört cıvatalı modellerin sığmadığı dar şaselerde çözüm üretir.

2. Hızlı Kurulum: İki montaj noktası sayesinde kurulum süresini yarı yarıya düşürürsünüz.

3. Maliyet Etkinliği: Hem satın alma hem de bakım maliyetleri açısından oldukça ekonomik bir tercihtir.

4. Esnek Kullanım: Küresel yapısı sayesinde mil eğilmelerini ve açısal hataları kendi içinde sönümler.

4. Uygulama Alanları: Hareketin Olduğu Her Yerde

UCFL 204, sunduğu pratiklik ile sanayinin birçok noktasında kritik görevler üstlenir. Özellikle hafif yüklerin taşındığı otomasyon hatlarında bu model standart olarak tercih edilir.

• Hafif Konveyör Bantları: Paketleme ve ayıklama hatlarındaki rulo yataklamalarında yüksek performans sergiler.

• Gıda İşleme Makineleri: Paslanmaz seçenekleri ile gıda üretim hatlarında hijyenik ve güvenli bir çalışma sağlar.

• Tekstil Makineleri: İplik ve dokuma makinelerinin hızlı dönen millerinde sessiz bir çalışma sunar.

• Fitness Ekipmanları: Spor aletlerinin hareketli mekanizmalarında uzun ömürlü ve pürüzsüz bir dönüş imkanı verir.

5. Montaj Disiplini ve Uzun Ömürlü Bakım

UCFL 204 ünitesinden maksimum verim almanız için montaj kurallarına harfiyen uymanız gerekir. Unutmayın ki doğru montaj, rulman ömrünü iki katına çıkarır.

Doğru Montaj Adımları

Öncelikle mili çapaklardan arındırın ve yüzeyine ince bir yağ tabakası sürün. Üniteyi mil üzerine yerleştirdikten sonra montaj cıvatalarını eşit torkla sıkın. Buna karşın cıvataları aşırı veya dengesiz sıkmak döküm gövde üzerinde stres yaratarak çatlamalara neden olabilir. Sonrasında ise setuskur vidalarını sıkarak mili yatağa tam olarak kilitleyin.

Stratejik Yağlama Programı

Üreticiler bu üniteleri fabrikadan uygun gresle dolu şekilde çıkarır. Ancak çalışma ortamınız çok nemli veya tozluysa, periyodik olarak taze gres takviyesi yapmalısınız. Öte yandan temiz ortamlarda yağlama aralıklarını daha uzun tutabilirsiniz. Sonuç olarak, kaliteli bir gres kullanmanız bilyaların çalışma direncini minimumda tutar.

6. Arıza Belirtileri ve Erken Teşhis

Sistemde bir sorun başladığında rulman size bazı sinyaller gönderir. Bu sinyalleri doğru okursanız, büyük bir makine hasarının önüne geçersiniz:

1. Sıra Dışı Sesler: Tıkırtı veya uğultu, bilyaların veya kanalların aşındığını haber verir.

2. Aşırı Isınma: Yağsızlık veya mil üzerinde beklenmedik bir yük bindiğini gösterir.

3. Gevşeme: Setuskur vidalarının gevşemesi mil üzerinde salınıma neden olur. Dolayısıyla bu belirtileri fark ettiğiniz an müdahale etmelisiniz.

7. Rulman Burada ile Kesintisiz Üretim

UCFL 204 gibi hassas parçalarda malzeme kalitesi, hattınızın duruş süresini belirler. Kalitesiz dökümler ve düşük toleranslı rulmanlar, en ihtiyaç duyduğunuz anda sizi yarı yolda bırakabilir. Biz, hassasiyeti onaylanmış ve uzun ömürlü UCFL 204 ünitelerini sizlere sunuyoruz.

Dolayısıyla, işletmenizin verimliliği için yedek parça seçiminde kaliteyi her zaman ilk sıraya koymalısınız. Nitekim kaliteli ürünler kısa vadede maliyetli görünse de uzun vadede büyük karlar sağlar. Rulman Burada’dan temin ettiğiniz her parça, hareketin en verimli halini tesisinize taşır.
