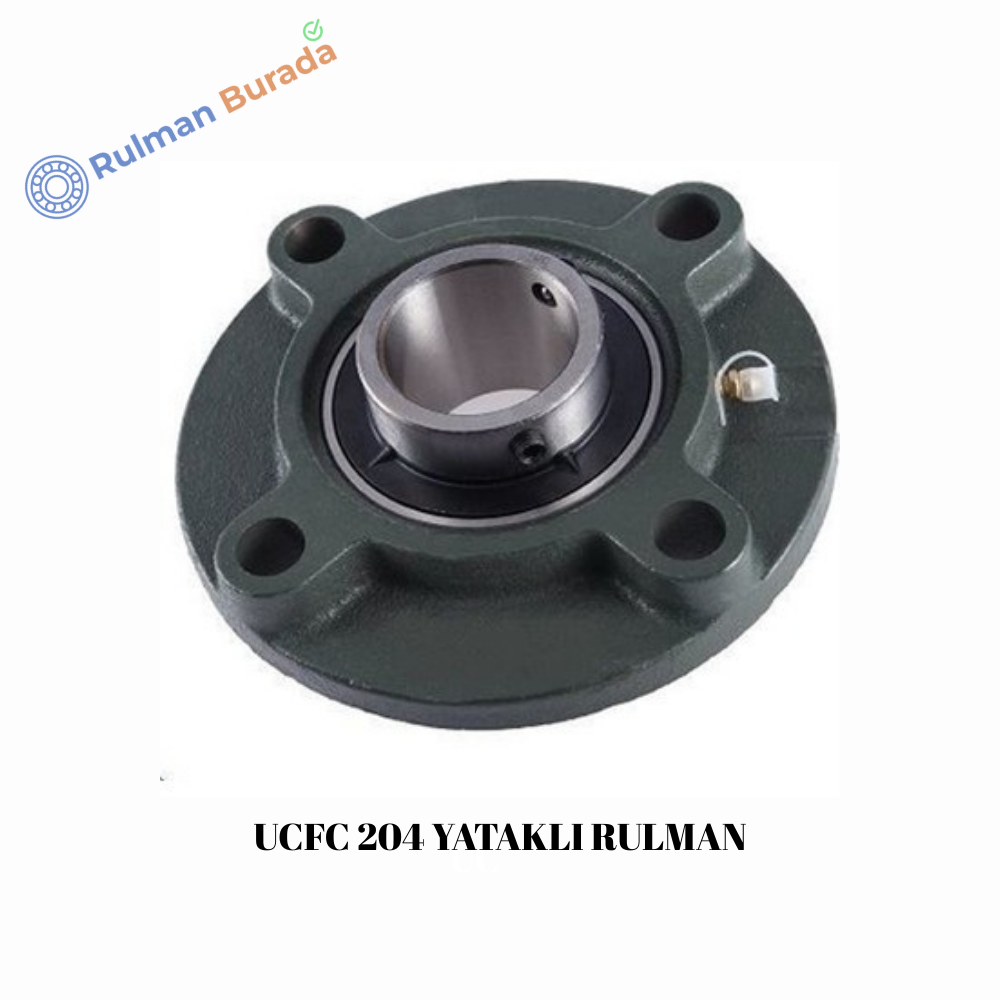

UCFC 204 YATAKLI RULMAN

UCFC 204 Yataklı Rulman: Yuvarlak Flanşlı Montajın Gücü

UCFC 204, aslında bir “ünite” olarak tanımlanır. Bu ünite, dökme demirden imal edilen yuvarlak bir yuva (FC 204) ve bu yuvanın içine yerleştirilen bir rulmandan (UC 204) oluşur. Tasarımcılar, dört montaj deliği bulunan bu yuvarlak flanşı, makine gövdesine cıvatalarla sabitlerler. Nitekim dairesel formu, yükü gövdeye eşit şekilde dağıtır. Böylece sistem yüksek devirlerde dahi stabilitesini korur.

1. UCFC 204 Ünitesinin Yapısı ve Bileşenleri

Bu rulman ünitesi, ağır çalışma koşullarına dayanacak şekilde tasarlanmış üç ana bölümden meydana gelir.

FC 204 Döküm Gövde

Ünitenin dış gövdesi genellikle pik dökümden (GG20) üretilir. Yuvarlak flanş tasarımı, makine yüzeyinde açılan dairesel bir boşluğa tam oturur. Zira gövdenin arka kısmında bulunan fatura (pilot) çıkıntısı, rulmanın eksene tam merkezlenmesini sağlar. Bu sayede montaj sırasında oluşabilecek kaçıklık hataları en aza iner.

UC 204 Rulman Çekirdeği

Gövdenin içinde çalışan asıl bileşen UC 204 rulmandır. Bu rulman, geniş bir iç bileziğe ve dış bükey bir dış yüzeye sahiptir. Öte yandan bu küresel dış yüzey, gövde içindeki yuvayla uyumlu hareket eder. Dolayısıyla rulman, mil üzerindeki küçük açısal sapmaları kendi içinde sönümleyerek makinenin zorlanmasını engeller.

Sızdırmazlık ve Koruma (Kapak ve Keçe)

Tozlu ve nemli ortamlarda çalışabilmesi için UC 204 rulman, her iki yanında çelik takviyeli keçeler barındırır. Bu keçeler, gresin dışarı çıkmasını önlerken dışarıdaki kirin içeri girmesini engeller. Bunun yanı sıra gövde üzerinde bulunan gresörlük sayesinde sisteme taze yağ takviyesi yapabilirsiniz.

2. Teknik Ölçüler ve Kapasite Bilgileri

UCFC 204 seçimi yaparken mil çapına ve montaj alanına dikkat etmelisiniz. Bu ünitenin standart ölçüleri şu şekildedir:

• Mil Çapı (d): 20 mm.

• Dış Çap (D): 100 mm (Gövdenin toplam dairesel genişliği).

• Cıvata Merkezleri: Dört delik arasındaki mesafe, hassas montaj için standart ölçülerdedir.

• Yük Kapasitesi: Dinamik yük kapasitesi yaklaşık 12.8 kN, statik yük kapasitesi ise 6.6 kN civarındadır.

Kısacası, 20 mm çapındaki millerin yataklanmasında en güvenilir ve dayanıklı çözümlerden birini bu ünite sunar.

3. Kullanım Avantajları: Neden UCFC Serisi?

Mühendislerin kare flanş (UCF) yerine yuvarlak flanş (UCFC) tercih etmesinin temel nedenleri şunlardır:

1. Mükemmel Merkezleme: Gövdenin arkasındaki fatura (pilot), rulmanın makine gövdesiyle tam eksenel hizaya gelmesini sağlar.

2. Daha Az Alan Kaplaması: Yuvarlak form, dar alanlarda köşe çıkıntısı yaratmadığı için tasarımda esneklik sunar.

3. Yüksek Titreşim Direnci: Dört cıvatalı dairesel yapı, titreşimi tüm gövdeye yayarak malzeme yorgunluğunu azaltır.

4. Montaj Kolaylığı: Rulman iç bileziğindeki setuskur vidaları sayesinde mili sıkıca kavrar. Böylece ek bir kama kanalına ihtiyaç duymazsınız.

4. Uygulama Alanları: UCFC 204 Nerelerde Kullanılır?

Gıda sektöründen tekstile kadar pek çok alanda bu rulman ünitesine rastlayabilirsiniz.

• Konveyör Sistemleri: Bantlı taşıyıcıların rulo uçlarında güvenle kullanılır.

• Tarım Makineleri: İlaçlama ve hasat makinelerinin dönen şaftlarında tercih edilir.

• Paketleme Tesisleri: Hassas hız ve düşük gürültü gereken yerlerde performans sergiler.

• Tekstil Makineleri: Tozlu ortamlarda sızdırmazlık özelliği sayesinde uzun ömür sunar.

5. Montaj ve Yağlama Kuralları

Doğru montaj, UCFC 204’ün ömrünü iki katına çıkarabilir. Montaj sırasında şu adımları izlemelisiniz:

Milin Hazırlanması

Mili iyice temizleyin ve üzerinde çapak olmadığından emin olun. Zira kirli bir mil, rulmanın iç bileziğine zarar verir. Mili yatağa yerleştirirken sert darbelerden kaçının.

Cıvataların Sıkılması

Dört montaj cıvatasını çapraz sırayla sıkmalısınız. Böylece gövde üzerindeki gerilimi dengelersiniz. Ardından rulman iç bileziğindeki setuskur vidalarını sıkarak mili sabitleyin.

Yağlama Periyodu

UCFC 204 üniteleri fabrikadan yağlanmış halde gelir. Ancak yoğun çalışma altında 6 ayda bir veya çalışma saatine bağlı olarak gres takviyesi yapmalısınız. Özellikle yüksek sıcaklıkta çalışıyorsanız yağlama aralığını kısaltmalısınız.

6. Arıza Belirtileri ve Bakım Önerileri

Rulmanda bir sorun olduğunu anlamak için şu işaretleri takip edin:

• Gürültülü Çalışma: Bilyaların aşındığını veya gresin kuruduğunu gösterir.

• Aşırı Isınma: Hatalı eksen ayarı veya fazla yüklenme ısınmaya yol açar.

• Gövdede Çatlak: Montaj cıvatalarının aşırı sıkılması veya darbe gelmesi döküm gövdeyi çatlatabilir.

Dolayısıyla periyodik kontrollerde gövde temizliğini yapmalı ve cıvataların gevşeyip gevşemediğini kontrol etmelisiniz. Rulman Burada olarak, aşınmış ünitelerin bekletilmeden değiştirilmesini öneriyoruz. Çünkü bozulan bir rulman, bağlı olduğu mile de zarar verebilir.

7. Rulman Burada Güvencesiyle Kaliteyi Yakalayın

UCFC 204 gibi kritik parçalarda malzeme kalitesi hayati önem taşır. Taklit veya düşük kaliteli döküm gövdeler, yük altında aniden kırılarak üretimi durdurabilir. Biz, dayanıklılık testlerinden geçmiş, sızdırmazlık kapasitesi yüksek ve hassas ölçülü UCFC serisi yatakları kullanımınıza sunuyoruz.

Sonuç olarak, sisteminizin kesintisiz dönmesi için doğru parça seçimi tek başına yeterli değildir. Kaliteli parça, doğru montaj ve düzenli bakım ile birleşmelidir. UCFC 204, sunduğu merkezleme avantajı ve sağlam yapısıyla makinenizin en güvenilir destekçisi olacaktır.
