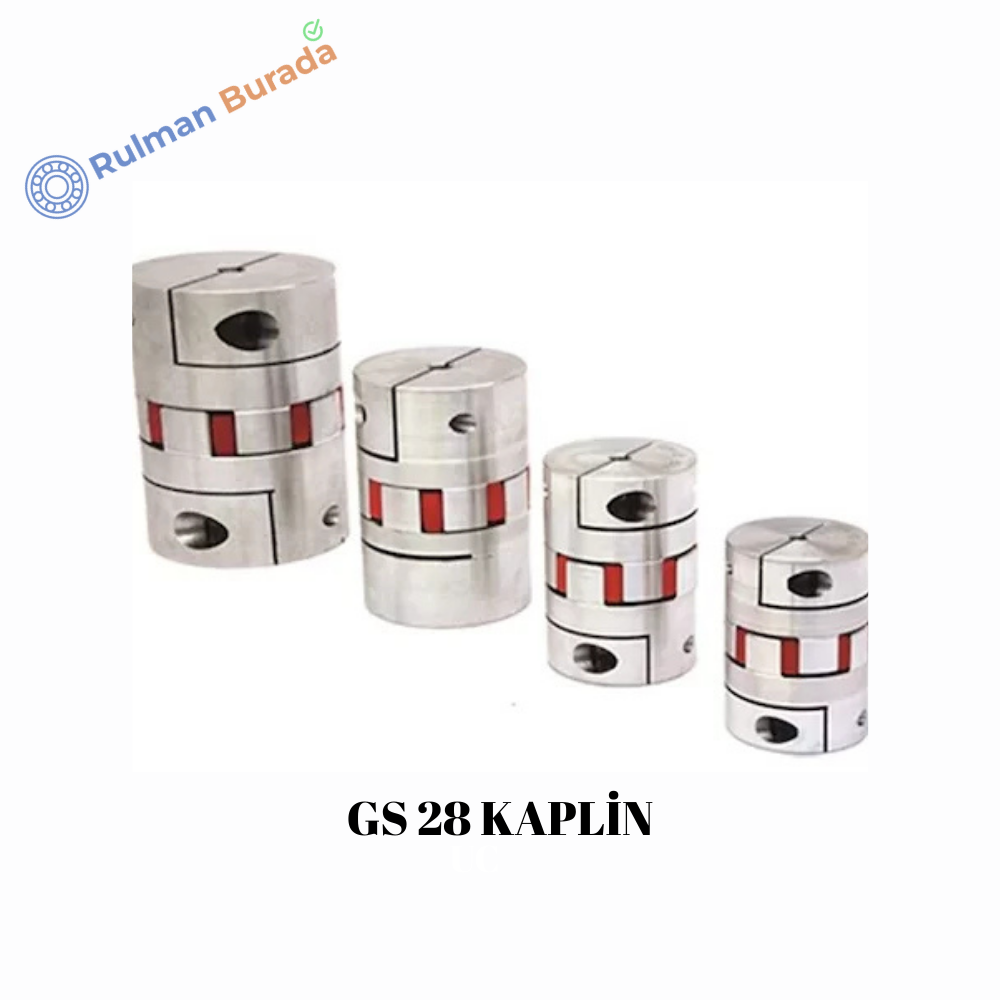

GS 28 KAPLİN

GS 28 Kaplin: Yüksek Kapasiteli Sistemler İçin Sarsıntısız Güç

GS 28 kaplin, motorun ürettiği yüksek torku uygulama miline kayıpsız bir şekilde taşır. Bu parça, çalışma sırasında oluşan eksenel kaçıklıkları ve titreşimleri elastomer yıldızıyla kendi içinde yok eder. “Sıfır boşluklu” yapısı, çok yüksek hızlarda bile pozisyonlama hatasını engeller. Mühendisler, bu modeli ağır yüklerin hassas bir şekilde taşınması gereken üretim hatlarında kullanır. Zira GS 28, sistemin mekanik rijitliğini korurken motorunuzu aşırı yüklenmelerden başarıyla korur.

1. GS 28 Kaplinin Teknik Yapısı ve Bileşenleri

Bu kaplin, endüstriyel dayanıklılık standartlarına göre üretilen üç ana parçadan oluşur. Her bileşen, sistemin toplam verimliliğine doğrudan katkı sunar.

Dayanıklı Alüminyum Poyralar (Hubs)

Üreticiler poyraları, yüksek gerilime dayanıklı alüminyum alaşımlardan CNC makinelerinde işler. Alüminyumun hafifliği, büyük çaplı bu kaplinde bile atalet momentini düşük tutar. Özellikle poyra tırnakları, ara yıldızı her yönden dengeli bir basınçla kavrar. Böylece tork iletimi sırasında metal yorgunluğu oluşmasını engeller. Bu sağlam yapı, yüksek devirlerde güvenli bir mekanik çalışma alanı sağlar.

Gelişmiş Elastomer Yıldız (Spider)

Kaplinin kalbinde yer alan bu parça, yüksek darbe direncine sahip özel poliüretandan üretilir. Yıldız, iki metal poyra arasında yalıtım ve sönümleme görevi görür. Genellikle şu iki seçenekle karşımıza çıkar:

• Sarı (92 Shore A): Yumuşak geçişler ve maksimum sönümleme sağlar.

• Kırmızı (98 Shore A): En yüksek tork direnci ve tam rijitlik sunar. Bunun sonucu olarak kullanıcılar, sistemin yük karakterine göre en uygun yıldızı seçer. Yıldız, mil üzerindeki hataları emerek pahalı rulmanların ömrünü uzatır.

Güçlü Kelepçeli (Clamping) Bağlantı

GS 28, mili tamamen saran kelepçeli bir sıkma sistemiyle donatılmıştır. Bu mekanizma, mil yüzeyini zedelemeden muazzam bir tutunma kuvveti üretir. Nitekim ağır yükler altında milin kayması veya bağlantının gevşemesi bu modelde görülmez. Dahası bu balanslı sıkma yapısı, yüksek devirlerde titreşimi tamamen ortadan kaldırır. Montaj işlemi, tek bir civata üzerinden kolayca yapılır.

2. Kritik Teknik Ölçüler ve Performans Verileri

GS 28 tasarımı yaparken şu teknik değerleri mutlaka inceleyin:

• Dış Çap (D): 65 mm.

• Toplam Uzunluk (L): 90 mm.

• Maksimum Delik Çapı: 28 mm ile 38 mm arası.

• Nominal Tork: 60 Nm ile 160 Nm arası (Yıldıza bağlı).

• Maksimum Devir: 8.500 RPM.

Sonuç olarak bu veriler, ağır hizmet tipi makinelerde yüksek güç yoğunluğu elde etmenizi sağlar.

3. Kullanım Avantajları: Neden GS 28 Seçmelisiniz?

GS 28 kullanmak, sisteminize hem dayanıklılık hem de operasyonel esneklik katar. Çünkü bu model, ağır sanayi şartları için özel olarak tasarlanmıştır.

1. Sıfır Hata Payı: Geri tepme (backlash) yapmadığı için hassas kontrol sunar. Buna bağlı olarak otomasyon hassasiyetiniz zirveye çıkar.

2. Üstün Sönümleme: Motor sarsıntılarını absorbe ederek sistem bileşenlerini korur. Böylelikle bakım masraflarınızı minimize edersiniz.

3. Yüksek Tork Kapasitesi: Kompakt yapısına rağmen çok yüksek yükleri sarsıntısız iletir.

4. Elektriksel İzolasyon: Yıldızın dielektrik yapısı sayesinde motor ve mil arasında elektrik arklarını önler.

4. Endüstriyel Uygulama Alanları

GS 28, gücü ve hassasiyeti sayesinde ağır sanayinin birçok kolunda aktif rol oynar. Özellikle yüksek tork gerektiren karmaşık sistemlerde tercih edilir.

• Ağır Tip CNC İşleme Merkezleri: Büyük döküm parçaların işlendiği eksenlerde kullanılır.

• Konveyör ve Lojistik Hatları: Ağır yüklerin hızlı transfer edildiği sistemleri yönetir.

• Tekstil Makineleri: Büyük silindirlerin senkronize bir şekilde dönmesini sağlar.

• Ağır Hizmet Robot Kolları: Yüksek taşıma kapasitesine sahip robot eklemlerinde görev yapar.

5. Montaj Disiplini ve Kusursuz Kurulum

GS 28 ünitesinden tam verim almak için montaj kurallarına sadık kalın. Doğru kurulum, tüm aktarım hattının ömrünü belirler. Ancak yağlı ve kirli miller üzerine yapılan montaj, tork kaybına yol açar.

Doğru Kurulum Adımları

Önce mili ve poyra iç yüzeyini solvent yardımıyla temizleyin. Poyraları millere geçirdikten sonra elastomer yıldızı araya yerleştirin. Ancak poyra tırnaklarının yıldıza aşırı baskı yapmadığından emin olun. Sonrasında tork anahtarı kullanarak vidaları uygun sıkma değerinde sabitleyin.

Hizalama ve Balans Kontrolü

Milleri olabildiğince aynı düzleme getirin. Kaplin kaçıklığı sönümler; fakat iyi hizalanmış bir sistem daha sessiz çalışır. Buna ek olarak dengeli sıkma, rulmanların ısınmasını tamamen engeller. Böylece uzun yıllar sorunsuz çalışan bir mekanik yapı elde edersiniz.

6. Arıza Belirtileri ve Erken Teşhis

Sistemde bir aksaklık olduğunda kaplin size bazı uyarılar gönderir. Bu sinyalleri izlemek, fabrikanızdaki üretimin durmasını önler. Nitekim basit bir kontrol, motorun yanma riskini ortadan kaldırır.

1. Yüksek Sesli Çalışma: Civataların gevşediğini veya poyranın mil üzerinde kaydığını işaret eder.

2. Yıldızda Renk Değişimi: Aşırı ısınma veya kapasite aşımı olduğunu kanıtlar.

3. Mil Salınımı: Kaplinin hizasının bozulduğunu ve rulmanlara yük bindiğini haber verir.

Dolayısıyla bu belirtileri fark ettiğinizde sistemi durdurup yıldızı kontrol edin. Rulman Burada olarak, periyodik bakımlarda yıldız esnekliğini ölçmenizi öneriyoruz.

7. Enerji Verimliliği ve Tasarruf

Hafif poyra tasarımı, motorun her kalkışında harcadığı elektriği düşürür. GS 28, gücü %99 verimlilikle ileterek mekanik kayıpları önler. Ayrıca sıfır boşluklu yapısı sayesinde sistemdeki gereksiz sürtünmeleri durdurur. Böylece hem üretim hızınızı artırır hem de enerji maliyetlerinizi aşağı çekersiniz.

8. Rulman Burada ile Teknik Güvence

GS 28 gibi yüksek kapasiteli parçalarda malzeme kalitesi en büyük güvenliktir. Kalitesiz alaşımlar yüksek yük altında çatlama riski taşır. Biz, endüstriyel testlerden geçmiş ve dayanıklılığı onaylanmış GS 28 kaplinlerini sizlere sunuyoruz. Nitekim verimli bir üretim için kalite bir standarttır.

Sonuç olarak işletmenizin gücünü korumak için doğru kaplin modelini seçmelisiniz. Zira sağlam bir aktarım elemanı, makinenizin sağlığının sigortasıdır. Rulman Burada’dan temin ettiğiniz her GS 28, devasa torkları en hassas haliyle milinize ulaştırır.
