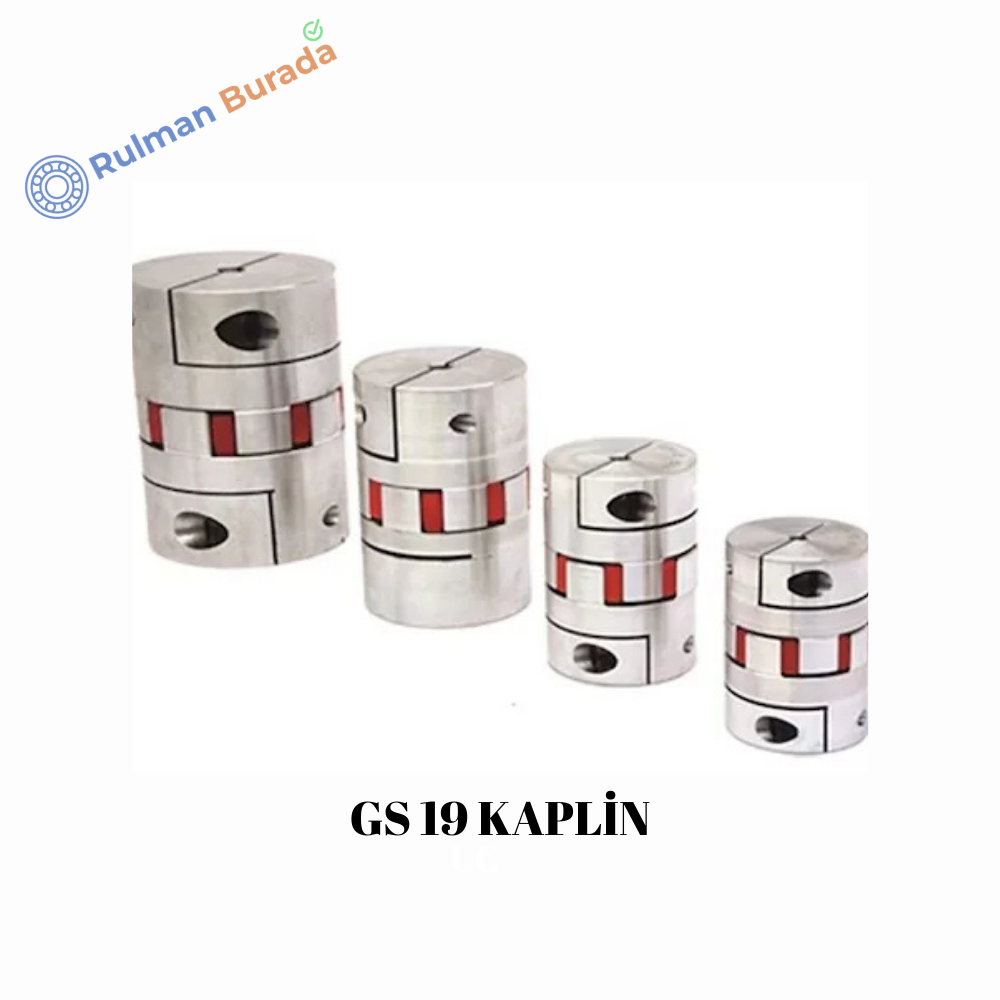

GS 19 KAPLİN

GS 19 Kaplin: Endüstriyel Otomasyon İçin Yüksek Tork ve Hassasiyet

GS 19 kaplin, motorun ürettiği rotasyonel gücü uygulama miline en verimli şekilde aktarır. Bu parça, tork iletimi sırasında ortaya çıkan titreşimleri ve mil kaçıklıklarını elastomer yıldızı sayesinde absorbe eder. “Sıfır boşluklu” yapısı, sistemin yön değişimlerine anında tepki vermesini sağlar. Mühendisler, bu kaplini yüksek hız ve hassasiyetin aynı anda gerektiği ağır sanayi robotlarında güvenle kullanır. Zira GS 19, mekanik sistemin toplam rijitliğini artırırken kritik bileşenleri şok yüklerden korur.

1. GS 19 Kaplinin Mühendislik Yapısı

Bu kaplin, endüstriyel standartlara uygun üç ana bileşenin yüksek hassasiyetli montajından oluşur. Her bir parça, sistemin operasyonel ömrünü doğrudan uzatacak şekilde tasarlanmıştır.

Yüksek Mukavemetli Alüminyum Poyralar (Hubs)

Üreticiler poyraları, havacılık standartlarına yakın yüksek dayanımlı alüminyum alaşımlardan CNC teknolojisiyle işler. Alüminyumun hafifliği, mil üzerindeki atalet momentini minimize eder. Özellikle poyra üzerindeki tırnak yapısı, elastomer yıldızı her yönden kavrayarak torku eşit şekilde dağıtır. Böylece ani kalkış ve duruşlarda poyra tırnakları üzerinde oluşabilecek stres birikmeleri engellenir. Bu yapı, yüksek devir kapasitesini güvenli bir mekanik temele oturtur.

Özel Alaşımlı Elastomer Yıldız (Spider)

Kaplinin kalbi olan bu ara parça, yüksek aşınma direncine sahip poliüretan elastomerden üretilir. Yıldız, iki poyra arasında esnek bir yastık görevi görür. Genellikle şu sertlik seçenekleriyle sistem karakteristiğini belirlersiniz:

• Sarı (92 Shore A): Standart tork iletimi ve mükemmel sönümleme sağlar.

• Kırmızı (98 Shore A): Maksimum rijitlik ve ağır hizmet tork iletimi sunar. Bunun sonucu olarak kullanıcılar, makinenin hassasiyet ihtiyacına göre en doğru sönümleme seviyesini seçer. Yıldız, mil üzerindeki eksenel kaçıklıkları tolere ederek rulmanları koruma altına alır.

Gelişmiş Kelepçeli (Clamping) Sabitleme

GS 19, mili tamamen çevreleyen kelepçeli bir sıkma sistemi kullanır. Bu mekanizma, mil yüzeyine zarar vermeden çok yüksek tutunma kuvveti sağlar. Nitekim setuskur vidalı eski tip bağlantılardaki gevşeme ve mil aşınması sorunları bu modelde görülmez. Dahası kelepçeli yapı, milin balansını bozmadan torku yüzey sürtünmesiyle aktarır. Montaj işlemi, tek bir civata ile hızlı ve güvenli şekilde tamamlanır.

2. Kritik Teknik Ölçüler ve Kapasite Değerleri

GS 19 seçimi yaparken şu teknik verileri mühendislik hesaplarınıza dahil edin:

• Dış Çap (D): 40 mm.

• Toplam Uzunluk (L): 66 mm.

• Maksimum Delik Çapı: 19 mm ile 24 mm arası (Modele göre değişir).

• Nominal Tork: 10 Nm ile 25 Nm arası (Seçilen yıldıza bağlı).

• Maksimum Devir: 14.000 RPM.

Sonuç olarak bu ölçüler, orta-ağır segment makinelerde kompakt alanda yüksek güç aktarımı sağlar.

3. Kullanım Avantajları: Neden GS 19 Seçmelisiniz?

İşletmenizde GS 19 kullanmak, mekanik stabilite ve bakım kolaylığı açısından büyük kazançlar sağlar. Çünkü bu kaplin, ağır endüstriyel şartlara tam uyum sağlar.

1. Hassas Pozisyonlama: Sıfır boşluk özelliği sayesinde servo motorun her komutunu milimetrik olarak miline iletir. Buna bağlı olarak hatalı üretim oranınız düşer.

2. Maksimum Sönümleme Kapasitesi: Motor vibrasyonlarını emerek sistemdeki diğer rulman ve dişlilerin ömrünü uzatır. Böylelikle plansız duruşların önüne geçersiniz.

3. Yüksek Tork Direnci: Kompakt boyutuna rağmen yüksek tork yüklerini sarsıntısız bir şekilde taşır.

4. Elektriksel Yalıtım Gücü: Yıldızın yalıtkan yapısı, motor mili ile şaft arasındaki statik elektrik geçişini önler.

4. Yaygın Uygulama Alanları ve Sektörler

GS 19, sunduğu güç ve hassasiyet dengesiyle sanayinin birçok noktasında kritik görevler üstlenir. Özellikle dayanıklılığın ön planda olduğu ağır hizmet otomasyonunda tercih edilir.

• Büyük Ölçekli CNC Makineleri: Güçlü işleme millerinde sarsıntısız hareket iletimi sağlar.

• Endüstriyel Robot Kolları: Yüksek tork gerektiren eklem bağlantılarında güvenle kullanılır.

• Otomatik Paletleme Sistemleri: Hızlı ve ağır yük taşıma döngülerinde tam kararlılık sunar.

• Baskı ve Matbaa Makineleri: Merdanelerin senkronize dönüşünü hatasız bir şekilde yönetir.

5. Montaj Disiplini: Kusursuz Kurulumun Sırrı

GS 19 ünitesinden maksimum performans almanız için kurulum adımlarına özen gösterin. Doğru montaj, hem kaplinin hem de motorun sağlığını garanti eder. Ancak kirli yüzeyler üzerine yapılan kurulum, yüksek devirlerde vibrasyona neden olabilir.

Doğru Montaj Adımları

Montajdan önce mil yüzeyini ve poyra içini temizleyin. Poyraları millere geçirin ve elastomer yıldızı tam merkeze yerleştirin. Ancak poyralar arasında yıldızın serbestçe sönümleme yapabileceği kadar küçük bir boşluk bırakmayı unutmayın. Sonrasında ise tork anahtarı kullanarak sıkma vidalarını üretici tavsiyesine göre sabitleyin.

Senkronizasyon ve Hizalama

Milleri olabildiğince aynı düzlemde hizalamaya çalışın. Kaplin belirli bir kaçıklığı sönümler; fakat tam hizalı çalışan miller daha az enerji harcar. Buna ek olarak dengeli sıkma, sistemin uğultusuz ve sessiz çalışmasını sağlar. Böylece uzun ömürlü bir mekanik yapı inşa edersiniz.

6. Arıza Belirtileri ve Erken Müdahale

Sistemde bir sorun başladığında kaplin size bazı teknik sinyaller gönderir. Bu belirtileri doğru okuyarak büyük hasarların önüne geçersiniz. Nitekim zamanında yapılan bir kontrol, maliyetli revizyonlardan sizi kurtarır.

1. Sıcaklık Artışı: Poyraların ısınması, millerin çok büyük bir açısal sapma ile çalıştığını gösterir.

2. Yıldız Deformasyonu: Kaplinin taşıyabileceği torkun aşıldığını veya ortam sıcaklığının çok yüksek olduğunu kanıtlar.

3. Titreşimli Çalışma: Sıkma vidalarının gevşediğini veya mil balansının bozulduğunu haber verir.

Dolayısıyla bu işaretleri fark ettiğinizde sistemi durdurup yıldızı ve hizalamayı kontrol edin. Rulman Burada olarak, kritik hatlarda mutlaka yedek elastomer yıldız bulundurmanızı öneriyoruz.

7. Enerji Verimliliği ve Mekanik Kazanç

Hafifletilmiş poyra tasarımı, motorun her ivmelenmede çektiği akımı düşürür. GS 19, mekanik güç kaybını %1’in altına indirerek sistem verimliliğini artırır. Ayrıca sıfır boşluklu yapısı sayesinde gereksiz enerji tüketimini ve mekanik zorlanmaları engeller. Böylece hem motorunuzu korur hem de toplam işletme maliyetlerinizi düşürürsünüz.

8. Rulman Burada ile Teknik Mükemmellik

GS 19 gibi yüksek torklu parçalarda malzeme kalitesi, tüm hattın güvenliğini belirler. Kalitesiz dökümler ve toleransı bozuk poyralar, yüksek devirlerde tehlike yaratabilir. Biz, tüm testleri başarıyla geçmiş ve uzun ömürlü GS 19 kaplinlerini sizlere sunuyoruz. Nitekim profesyonel işletmelerde kalite, sürdürülebilir üretimin anahtarıdır.

Sonuç olarak işletmenizin üretim kapasitesini korumak için doğru kaplin seçimini yapmalısınız. Zira sağlam ve hassas bir bağlantı elemanı, makinenizin verimlilik sigortasıdır. Rulman Burada’dan temin ettiğiniz her GS 19, gücü en stabil haliyle tesisinize taşır.
